ov5640摄像头千兆以太网工程从Xilinx移植到Altera屏幕颜色异常

商震

问题描述：

在进行OV5640摄像头千兆以太网工程时，从Xilinx的以太网工程将摄像头初始化程序，摄像头初始化IIC寄存器，IIC移位寄存器，摄像头寄存器参数导入，并在顶层完成摄像头的例化代码对应的信号名称修改和调整，将代码编译后烧写到Altera系列FPGA中，以验证千兆网的实验现象，结果得到如下实验现象：

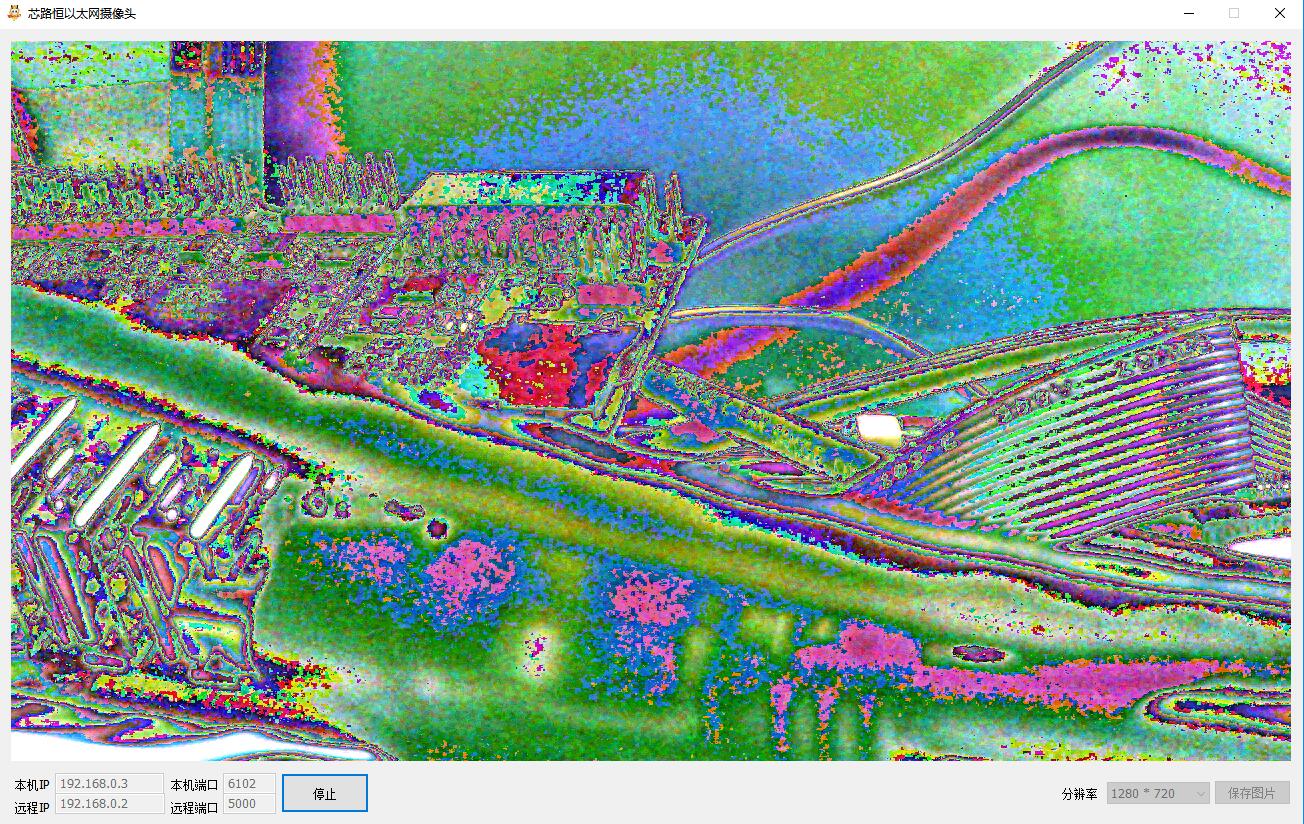

图像可以看到基本的轮廓，但是颜色不正常。图像可以随摄像头的观察范围而变化。

问题原因：

出现该现象的原因是16位FIFO的读出顺序，Altera和Xilinx不同，导致摄像头采集的图像数据高低字节的存储顺序不同。

解决方案：

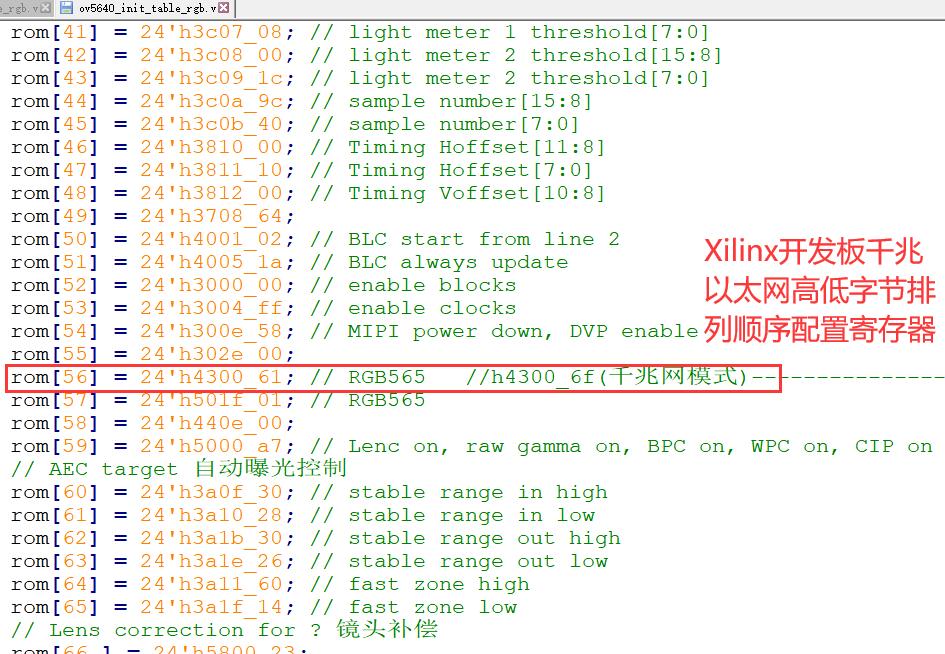

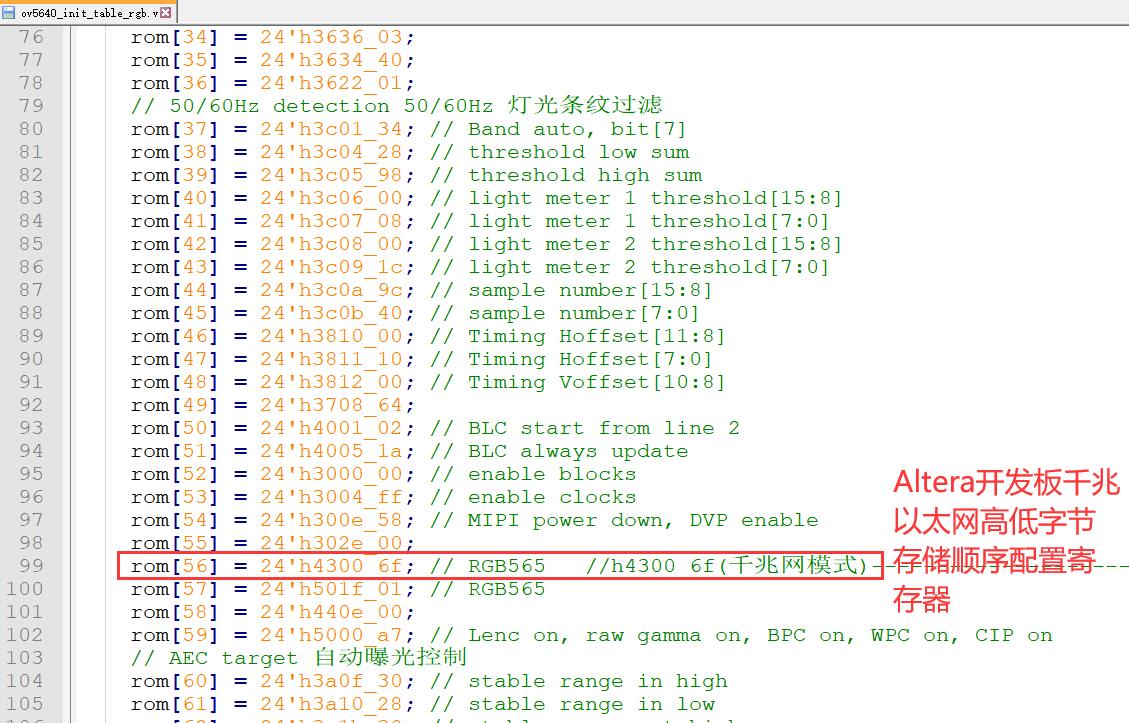

在摄像头初始化寄存器表中，可以通过配置高低字节的存储顺序，来和FIFO的读出顺序相匹配。

修改后，再次下载该程序的sof文件，并打开以太网图像传输软件，即可得到颜色正常的图像。
